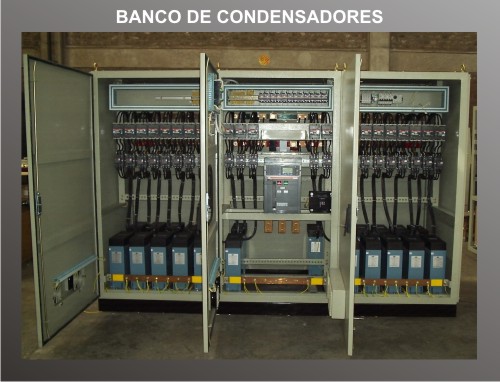

Tableros Correctores & Banco de Condensadores

Campos de Aplicación

Son aptos para su utilización en Sub-estaciones de Baja y Media Tensión donde se desee compensar la Energía Reactiva (o Factor de Potencia) que consumen los motores eléctricos y las demás cargas.

La compensación de energía reactiva mediante Bancos de condensadores se efectúa para no pagar energía reactiva al suministrador de energía eléctrica, para disminuir caídas de tensión, para minimizar pérdidas de energía, para ampliar la capacidad de transmisión de potencia activa en los cables; entre otras aplicaciones.

En casos especiales los Bancos de condensadores también pueden funcionar como filtros de armónicos para lo cual es necesario insertar una inductancia en serie con cada paso de condensadores. Los valores de condensadores e inductancias se determinan realizando un estudio de calidad de energía del sistema eléctrico.

Los Bancos de Condensadores pueden ser fijos o automáticos, dependiendo del diagrama de carga de energía reactiva, de la potencia a compensar, del nivel de tensión de la red eléctrica y del tipo de carga.

Se fabrican para instalación interior bajo techo o para instalación a la intemperie.

Carateristicas Constructivas
